穿越小说排行榜,玄幻小说改编的电视剧

熱點(diǎn)資訊

聯(lián)系方式

手機(jī)：166-9211-1693
電話：16692111693
Q Q：245829267
郵箱：[email protected]
地址：河南省滎陽(yáng)市康泰路與桃賈路交叉口

加氣塊成型之前，出現(xiàn)的問(wèn)題和相應(yīng)的解決措施！

來(lái)源：本站發(fā)布時(shí)間：2021-08-24nbsp; 點(diǎn)擊量：1671

　　加氣塊的優(yōu)勢(shì)很多，但是在成型之前，出現(xiàn)的問(wèn)題較多。比如：早期模塌，后期模塌，冒泡嚴(yán)重，局部早泡，裂紋等。如果進(jìn)行解決呢？要先明確原因，然后再采取措施。

　　1、早期模塌：常發(fā)生在發(fā)氣初期，由于料漿稀、粘度小、中期稠化跟不上或者發(fā)氣膨脹太快，都容易使料漿得不到好的穩(wěn)住，從而使氣泡造成沸騰塌模的現(xiàn)象。

　　建議解決方法：（1）建議從增強(qiáng)料漿初期粘度、提升稠化速度方面采取措施，從而增加料漿的支撐力度。如適當(dāng)增加膠結(jié)料用量或減少水料比，或延長(zhǎng)料漿攪拌時(shí)間。

　?。?）通過(guò)調(diào)整外加劑用量的方法來(lái)解決：如增加穩(wěn)泡劑等方面考慮。

　　2、后期模塌：一般常發(fā)生在發(fā)氣基本結(jié)束后，料漿快膨脹滿模，因料漿稠化跟不上、氣泡自下而上破裂合并后沖出料漿表面沸騰所造成的塌?，F(xiàn)象。

　　建議解決方法：在不忽視石灰質(zhì)量分析的情況下，通過(guò)適當(dāng)調(diào)整水泥與石灰的比例，如增加料漿稠度、澆注溫度或增加穩(wěn)泡劑等措施來(lái)解決后期塌?，F(xiàn)象。

　　3、冒泡嚴(yán)重：氣泡不但損失嚴(yán)重，坯體內(nèi)形成大量大氣孔，使氣孔分布不規(guī)則，孑L徑尺寸不均勻，甚至出現(xiàn)局部塌陷。當(dāng)然造成此種現(xiàn)象的影響因素是比較多的，分析的時(shí)候也必須綜合石灰的性能、配合比，漿體的比重、水料比等各方面來(lái)綜合分析。

　　建議解決方法：應(yīng)該確定具體原因后，采取有針對(duì)性措施。如果是石灰過(guò)多，坯體內(nèi)部溫度也高，那就要相應(yīng)減少石灰加量；如果是料粗造成料漿粘度差，那就應(yīng)該相應(yīng)的降低料漿比重或者使用皂莢粉穩(wěn)泡劑。

　　4、少量局部的冒泡：局部少量冒泡也是加氣塊制品在蒸養(yǎng)過(guò)程中易出現(xiàn)的問(wèn)題，一般可以通過(guò)采取降低料漿澆注溫度、降低料漿稠度或適當(dāng)減少石灰加入量的方法來(lái)解決。

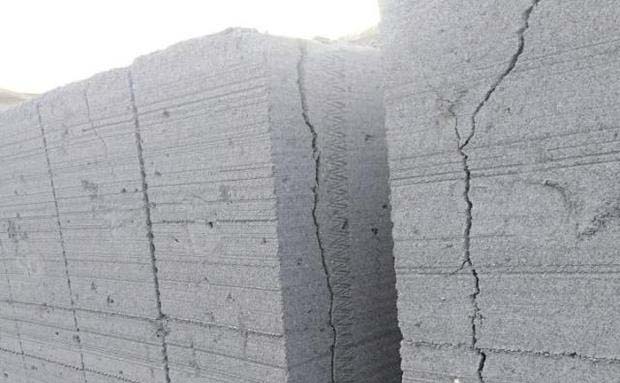

　　5、裂紋問(wèn)題：裂紋問(wèn)題是指加氣塊制品在澆注過(guò)程中所出現(xiàn)的裂紋——油紋現(xiàn)象：即油紋在坯體脫模后清晰可見(jiàn)，而且有油紋的坯體在蒸壓養(yǎng)護(hù)后，一經(jīng)磕碰，常會(huì)在油紋處裂開(kāi)。

　　針對(duì)不同的原因問(wèn)題，我們正一，給出了相關(guān)的措施，希望幫助到您！

　　河南正一，專(zhuān)業(yè)生產(chǎn)全自動(dòng)化的蒸壓加氣塊設(shè)備，蒸壓砂加氣塊設(shè)備，蒸壓加氣塊板材設(shè)備以及各種破碎系列，制砂系列；例如：顎式破碎機(jī)，反擊式破碎機(jī)，重錘式破碎機(jī)……等，我們以誠(chéng)信贏得信譽(yù)、以信譽(yù)贏得發(fā)展。完善的服務(wù)體系貫穿于產(chǎn)品的售前、售中、售后服務(wù)工作中，堅(jiān)持全天候服務(wù)不間斷。專(zhuān)業(yè)、快捷、優(yōu)質(zhì)、高效是我們的服務(wù)特色。

　　如有需求，可以網(wǎng)站留言，來(lái)電咨詢，實(shí)地考察，進(jìn)行了解與采購(gòu)。

上一篇：如何提高加氣塊制品的強(qiáng)度和質(zhì)量呢？有哪些原因呢？ | 下一篇：不是人為干預(yù)能夠控制的兩大切割難題
